Sämtliche INSEVIS- Peripheriebaugruppen können jeweils onboard (in den 3, 7 oder 11 freien Peripherieslots der INSEVIS SPSen) und als Erweiterung auch dezentral (in den Peripherieslots der Kopfstationen / Peripherieblöcke) eingesetzt werden. Mit der ConfigStage werden die Peripheriemodule per Drag´n Drop konfiguriert, z.B. ob ein Bit als Ein- oder Ausgang betrieben wird, ein Analogkanal Ein- oder Ausgang mit Strom oder Spannung sein soll oder ob 2-, 3- oder 4-Sensoren verwendet werden.Sämtliche Module lassen sich kundenspezifisch labeln .
Startseite > Produkte > Peripherie > Kopfbaugruppen

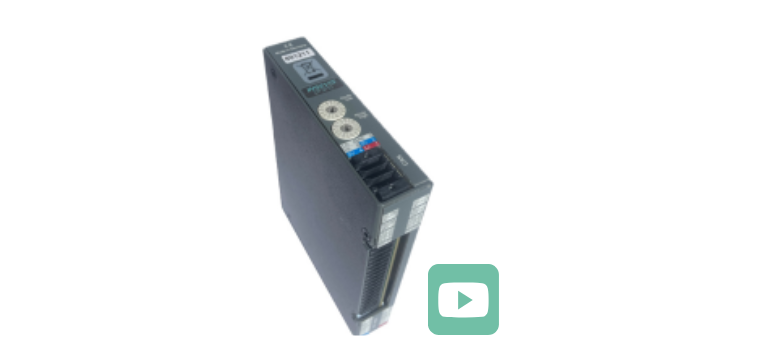

Dezentrale Peripherie mit 12 digitalen Ein- oder Ausgängen, 12 zählende Eingänge, 3 Analogkanäle, bei denen jeder einzeln als Ein- oder Ausgang und jeweils für Strom oder Spannung konfiguriert werden kann und nochmal 3 Analogeingänge, als ultra kompakter Block, top Ausstattung auf kleinstem Bauraum, so wie man es von INSEVIS kennt. Absolut einfach einzurichtende S7-Peripherie per. Verbunden über CAN, zur Konfiguration ist kein CAN-Wissen erforderlich. Einstellen der Knotennummer an 2 Drehschaltern der Kopfstation und Eingeben dieser Nummer in der ConfigStage, fertig. Eingabe der Startadressen und dann automatische Adressvergabe durch die Software samt Plausibilitätstest und Übersicht der Adressdaten der einzelnen E/As. Im robusten Metallgehäuse auf Wunsch mit Kundenlogo für die 35mm Hutschiene.
| Bestellnummer | Bezeichnung |
| DP301C-02 | Dezentraler Peripherie Block mit festen E/As |
Startseite > Produkte > Peripherie > Kopfbaugruppen

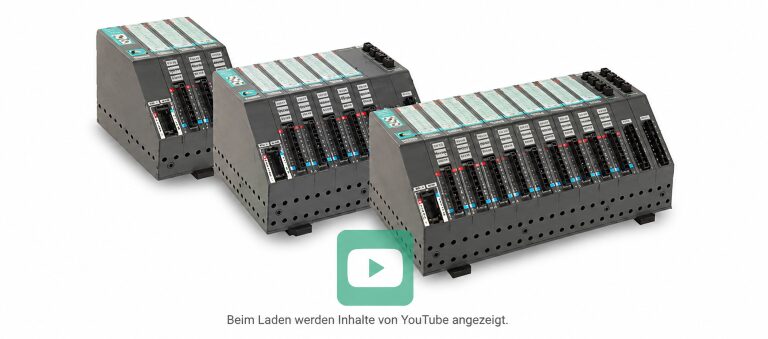

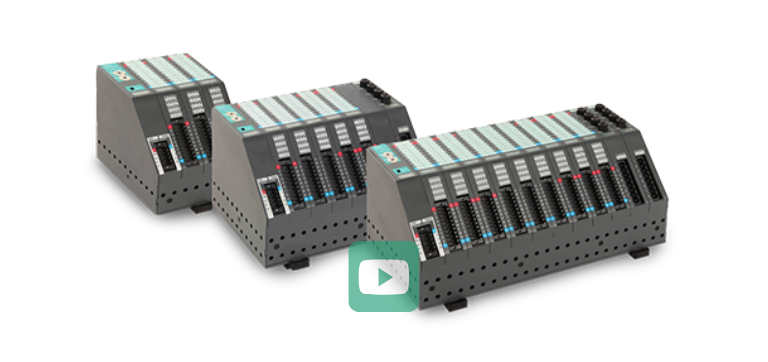

Absolut einfach einzurichtende S7-Peripherie per dezentrale Peripherieträger mit 3, 7 oder 11 Peripherie-Slots. Verbunden über CAN, aber zur Konfiguration ist kein CAN-Wissen erforderlich. Einstellen der Knotennummer an 2 Drehschaltern der Kopfstation und Eingeben dieser Nummer in der ConfigStage, fertig. Eingabe der Startadressen und dann automatische Adressvergabe durch die Software samt Plausibilitätstest und Übersicht der Adressdaten der einzelnen E/As. Bis zu 127 Stück von einer INSEVIS S7-CPU ansteuerbar. Robustes, EMV-festes Metallgehäuse auf Wunsch mit Kundenlogo für die 35mm Hutschiene.

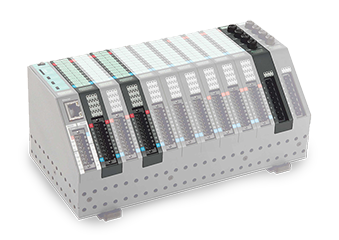

Startseite > Produkte > Peripherie > Digitalmodule
S7-Digitalperipherie als einfache Digitalein-/ ausgänge für 24V. Oder Relaisausgänge für 230V als einzelne potentialfreie Kontakte mit Einzelsicherung. Oder parametrierbare Ein- und Ausgabebaugruppen für 24V. Jede der <20mm schmalen Baugruppen verfügt über Status-LEDs, eine geneigte, platzsparende Steckebene und kann mit Ihrem Logo gelabelt werden. Die analog / digital gemischte Baugruppe MIO84 beinhaltet z.B. bitweise umschaltbaren Ein- oder Ausgänge und konfigurierbare Analogkanäle als Ein- oder Ausgang für Strom- oder Spannungswerte. So bleiben Sie flexibel. Natürlich alles labelbar mit Ihrem Logo.
| Bestellnummer | Bezeichnung |
| PM-DI16-02 | Peripheriemodul 16 digitale Eingänge 24V |
| PM-DIO16-02 | Peripheriemodul 16 digitale Ein-/Ausgänge 24V |
| PM-DO4R-02 | Peripheriemodul 4 Relaisausgänge 230V |
| PM-MIO84-02 | Peripheriemodul 8 dE/As (Zähler) + 4 aE/As |

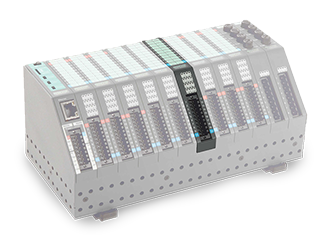

Startseite > Produkte > Peripherie > Analogmodule
Die einfache Einstellung der Mess- und Adressbereiche der S7-Analogperipherie in der ConfigStage sind nur ein Vorteil der Analogbaugruppen von INSEVIS. Jedes eigene Analogmodul hat seine besonderen Funktionen. Das Einschwingen von 12 bis auf 16Bit Auflösung (mit Vorzeichen) oder die Anschlussauswahl der Mehrleitertechnik samt verschiedenster Messfühler. Immer mit Ihrem Logo labelbar, immer genau und immer EMV-sicher unter dem pulverbeschichteten Rückblech der INSEVIS-Steuerungen oder der dezentralen Blöcke mit S7-Peripherie. Natürlich können Sie Ihre Siemens PID-Regelbausteine für INSEVIS-Analogverarbeitung nutzen.
| Bestellnummer | Bezeichnung |
| PM-AI8-02 | Peripheriemodul 8 analoge Eingänge U/I |
| PM-AI8O2-02 | Peripheriemodul 8 aE und 2aA PT/I |
| PM-RTD8O2-02 | Peripheriemodul 8 PT100/100 NI100/1000 etc. |
| PM-AI4O4-02 | Peripheriemodul 4 aE und 4 aA U/I |
| PM-MIO84-02 | Peripheriemodul 8 dE/As (Zähler) + 4 aE/As |

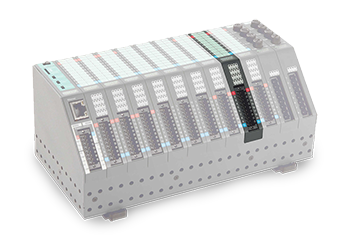

Startseite > Produkte > Peripherie > Funktionsmodule
Haben Sie schon einmal darüber nachgedacht, wie Aluminiumtöpfe beschriftet sind? Die Entwicklungsingenieure von 3Bases in Argentinien haben es getan und haben die Maschinen automatisiert. Sie haben ein 10" INSEVIS-S7 Panel gewählt SPS mit 2x Modbus, 2x Ethernet, CANopen und 2x seriellen Schnittstellen an Bord. Erstens, weil Sie mit dem Siemens TIA Portal vertraut sind und sofort programmieren können sofort programmieren kann, und zweitens, weil die INSEVIS-Visualisierungssoftware einen so unglaublich schnelle Bildwechsel ermöglicht. Und natürlich auch wegen des Preises, derdie deutsche Qualität und Technik auch in Argentinien erschwinglich macht.
| Bestellnummer | Bezeichnung |
| PM-DIO8Z-5V-03 | 6 Zählereingänge 5V und 2dE/A 2A |
| PM-DIO8Z-24V-03 | 6 Zählereingänge 24V und 2dE/A 2A |
| PM-DIO8Z-RS422-03 | 6 Zählereingänge RS422 und 2dE/A 2A |
| PM-E-Mess-UI | Messmodul für U/I-Messung auf L1/L2/L3 und N |
